Shandong TaoFong CNC Machine Tool Co., Ltd huwa wieħed mill-manifatturi u fornituri ewlenin taċ-ċentru tal-magni tal-gantry heavy duty fiċ-Ċina, jappoġġja wkoll servizz personalizzat. Merħba biex tixtri ċentru tal-magni tal-gantry heavy duty ta 'kwalità għolja għall-bejgħ hawn mill-fabbrika tagħna. Servizz tajjeb u prezz raġonevoli huma disponibbli.

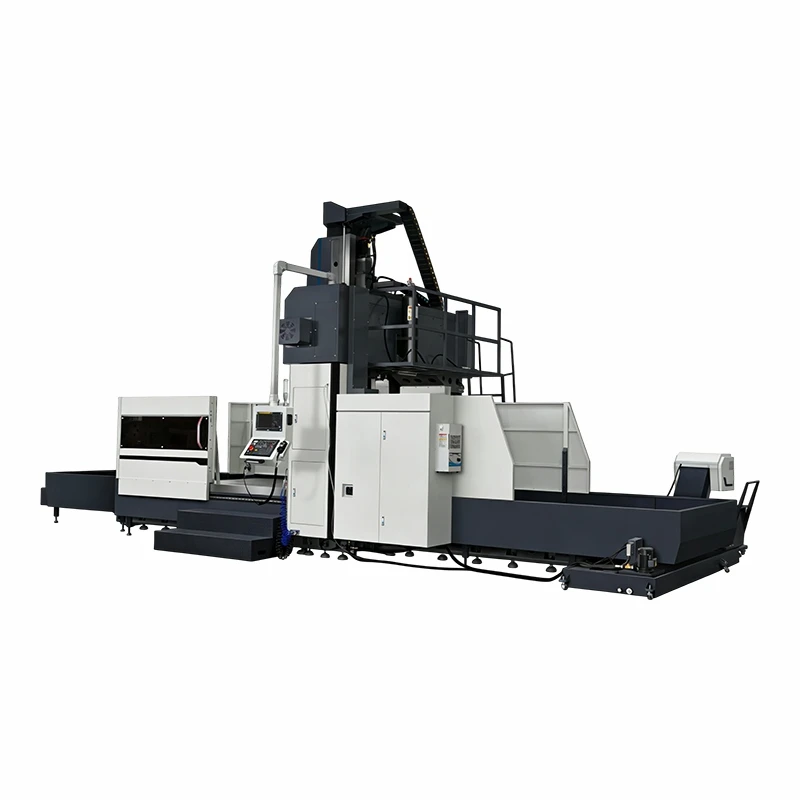

Heavy Duty Gantry Machining Center GMC4220 huwa tagħmir CNC industrijali ta' effiċjenza għolja b'saħħtu ħafna ddisinjat għall-immaniġġjar ta' komponenti ultra-tqil ta' daqs kbir-b'qawwa estremament għolja. Għall-kuntrarju tat-tipi l-oħra kollha ta' strutturi ta' gantry, introduċa struttura ta' mejda tax-xogħol-beam-move-fissa, -torque torque-drive spindle, u funzjonijiet imtejba ta' kontra-vibrazzjoni biex jingħelbu problemi bħal kapaċità insuffiċjenti ta' stabbiltà ta' tagħbija{11}, Kundizzjonijiet ta' qtugħ ta'-tagħbija-tqila, u restrizzjonijiet ta'-pproċessar għal Makkinarju-tqil komuni. Adattat għall-ipproċessar ta 'metalli b'saħħithom bħal azzar illigat, azzar moffa, ligi tat-titanju u azzar tal-karbonju; Jista 'jipprovdi soluzzjonijiet ta' pproċessar affidabbli, ta'-effiċjenza għolja u stabbli għall-industrija tal-produzzjoni tal-makkinarju tqil,-tagħmir tal-enerġija fuq skala kbira, vapuri u-l-industrija tal-produzzjoni tal-partijiet tal-istruttura.
Vantaġġi tal-Prodott
Ultra-Kapaċità ta' Tagħbija Tqila u Medda Espansiva ta' Ipproċessar
GMC4220 bħala tip ta' magna gantry heavy-duty għandha bank tax-xogħol spazjuż li jkejjel 4000x1800 millimetri : Kapaċità massima ta' tagħbija ta' madwar 12-il tunnellata.[2] [6] Il-firxa tal-moviment tal-assi X/Y/Z-tagħha hija 4200x2200x1000 mm; Il-wisa 'tal-gantry hija 2300 mm, u l-għoli tal-passaġġ ċar huwa 1400 mm. Għalhekk, jista' jipproċessa biċċiet tax-xogħol żejda-kbar jew ultra-tqil bħal ċentri tal-enerġija mir-riħ-, strutturi kbar tal-buq tal-vapur, u partijiet tqal-tal-qafas tal-magni . L-użu ta' travu fiss-istruttura tal-mejda tax-xogħol li tiċċaqlaq biex Jottimizza l-utilizzazzjoni tal-Ispazju, tagħmel ix-xogħol-it-tqegħid u t-tneħħija tal-biċċa tax-xogħol aktar konvenjenti, u tevita kunflitti mal-magna waqt l-ipproċessar.
Riġidità Mtejba u Prestazzjoni Kontra l--Vibrazzjoni
Il-komponenti ewlenin, bħar-raġġ tal-gantry, il-kolonna u s-sodda, huma magħmulin minn ħadid fondut HT300 ta'-kwalità għolja bl-użu ta' teknoloġija tal-ikkastjar integrata, soġġetti għal proċess ta' rilassament tal-istress doppju-tixjiħ artifiċjali + tixjiħ naturali wara l-produzzjoni biex tittejjeb l-istabbiltà b'madwar 20%. -Id-dimensjonijiet tas-sezzjoni trasversali tiegħu huma 460x460 mm², u l-kustilja ta' rinfurzar tat-trijangolu intern ottimizzat-tejbet b'mod sinifikanti l-ebusija u l-proprjetajiet kontra-tħawwad tal-istruttura kollha. Għandu sistema ta' gwida lineari ta' ħames-swaba-roll ta' xogħol-lineari u kamin tal-ballun ta' preċiżjoni ta' grad-issikkat minn qabel għal tħaddim stabbli matul-durata twila ta' qtugħ ta'-qawwa għolja, li żżomm preċiżjoni tajba tal-forma tal-parti.
Għoli-Torque Spindle & Qawwija Tqil-Kapaċità ta' Qtugħ
Mgħammar b'magħżel immexxi minn ger ta 'enerġija ta' 15kw (B'għażla għandu 30kw), it-torque massimu huwa 180Nm, u l-firxa tal-veloċità tal-magħżel tista 'tilħaq 40 ~ 6000r/min, iddisinjata apposta għal qtugħ tqil fuq materjal ta' saħħa -għoli. Fakultattiv il-ponta ta 'Gearbox ta' tnaqqis ZF 4:1 hija trażmissjoni stabbli tal-Enerġija u forzi tal-Qtugħ suffiċjenti biex jiżguraw operazzjoni ta 'Irkupru bla xkiel; Barra minn hekk, Jista 'jgħin biex jitqassar il-ħin tal-Ipproċessar.
Operazzjoni Intelliġenti & Spiża Baxxa ta 'Manutenzjoni
Ġie pprovdut b'-biex-uża sistema CNC (bħal Fanuc, Siemens jew GSK), li tappoġġja pożizzjonament tridimensjonali (3D), proċessar ta 'kontroll mill-bogħod DNC u funzjoni ta' allarm intelliġenti fil-pront biex tnaqqas l-ammont ta 'xogħol tal-operatur. Il-magna hija mgħammra b'apparat ta 'provvista taż-żejt awto-ċentralizzata, conveyor ċippa spirali doppju u kaxxa elettronika ta' tkessiħ-arja-kesħa biex testendi l-ħajja tas-servizz ta 'xi partijiet u tiggarantixxi tħaddim stabbli kontinwament għal 24 siegħa. Id-Disinn modulari, Struttura Sempliċi tnaqqas id-diffikultà tal-manutenzjoni u l-ispejjeż, Spare Parts Aċċessibbli Faċilment Tqassar Perijodi ta 'waqfien.
Parametri tekniċi ewlenin tal-prodott
|
SPEĊIFIKAZZJONIJIET |
Unitajiet |
GMC4220 |
|
Daqs tal-mejda (W * L) |
mm |
1800*4000 |
|
Ivvjaġġar tal-assi X |
mm |
4200 |
|
Ivvjaġġar tal-assi Y |
mm |
2000 |
|
Ivvjaġġar tal-assi Z |
mm |
1000 |
|
Wisa' tal-gantry |
mm |
2000 |
|
Għoli li jgħaddi l-gantry |
mm |
1300 |
|
Tagħbija tal-mejda |
t |
9 |
|
Distanza bejn l-imnieħer tal-magħżel u l-wiċċ tal-mejda |
mm |
180-1180 (Opt. Highten 300mm) |
|
Slot T(numru-wisa*pitch) |
- |
9-22*190 |
|
Taper tal-magħżel |
- |
BT50/190 |
|
Veloċità tal-magħżel |
r/min |
6000 |
|
Veloċità ta 'traversa rapida |
m/min |
12 |
|
Qtugħ tal-veloċità tal-għalf |
m/min |
8 |
|
Qawwa tal-mutur prinċipali |
kw |
15/18.5 |
|
Rivista tal-għodda |
Driegħ 24 |
|
|
Preċiżjoni tal-pożizzjonament |
mm |
X/Y 0.0075 Z 0.015 |
|
Irrepeti l-eżattezza tal-pożizzjonament |
mm |
0.005 |
|
Dimensjoni ġenerali (L * W * H) |
mm |
13000*4910*4800 |
|
Piż tal-magna (madwar) |
t |
32.5 |
Dettalji Standard tal-Magni
KOSTRUZZJONI TAL-MAGNA
Qawwa għolja ta 'kwalità għoljaHT300ħadid fondut
SISTEMA TA' KONTROLL
Standard: syntec sistema ta 'kontroll
MARUR TA ' PREĊIŻJONI TAJWAN
1. Magħżel tat-Tajwan
2. Għadda test tal-klassifikazzjoni ISO tal-bilanċ dinamiku
MAGAZINE GĦODDA TAJWAN
1.TajwanOKADA driegħ 24 magazin għodda .
2. għodda bidla ħin biss 2-3 sekondi.
1 kamin taċ-ċomb tad-ditta famuża,
2. ċomb kamin li jkollhom bl-użu ta ' SKF jew NACHI li jkollhom,
3. igganċjar YC direttament konnessi
FERROVIJI LINEARI TA ' PREĊIŻJONI TAJWAN
1. Tajwan b'veloċità għolja romblu gwida lineari tal-ferrovija, l-eżattezza tal-pożizzjoni tista 'tilħaq klassi μm
SISTEMA TA’ LUBRIKAZZJONI
HERGApparat awtomatiku ta' lubrikazzjoni ċentralizzat.
PKOMPONENTI NEWMATIĊI
Standard maAirTACKomponenti pnewmatiċi
1. mal-komponenti elettriċi tas-sigurtà Schneider
2. Ipplaggja malajr bħala standard
Kull magna għaddiet mill-ittestjar tal-interferometru tal-laser Renishaw u l-ittestjar tal-ballbar
Xenarji ta' Applikazzjoni
Manifattura ta' Makkinarju Tqil:Applikata b'mod wiesa 'għall-ipproċessar ta' strutturi enormi għal tagħmir mekkaniku ta 'qawwa għolja, inklużi strutturi tad-driegħ tal-magni tal-inġinerija, valvi idrawliċi, frejms heavy-duty, eċċ. Il-kapaċità ta' rfigħ ta '12-tunnellata tal-GMC4220 u l-kapaċità ta' qtugħ robusta huma adattati għall-immaniġġjar mhux maħdum u finitura tal-magni tal-magni magħquda għall-ipproċessar ta 'effiċjenza ultra-produzzjoni u jnaqqsu l-ipproċessar sekondarju ta' titjib tal-produzzjoni.
Manifattura tat-Tagħmir tal-Enerġija:Applikata għall-ipproċessar ta' Komponenti ta' Tagħmir ta'-enerġija kbira, pereżempju Hubs tal-Enerġija mir-Riħ, Gearboxes u Reċipjenti ta' Pressjoni Nukleari . Torque għoli u tħaddim stabbli jistgħu jilħqu l-eżattezza tal-ipproċessar ta 'komponenti ta' enerġija ta '-qawwa għolja għall-industriji tal-karozzi u industriji oħra.
Bini tal-Bastimenti u Inġinerija tal-Baħar:Applikabbli għall-ipproċessar tal--partijiet tal-istruttura tal-buq tal-vapur fuq skala kbira, magni tal-Baħar u komponenti tal-Iskrun. Ambjent tax-xogħol stabbli għal-komponenti marittimi fuq skala kbira permezz ta' sistema ta'-raġġ li jiċċaqlaq-kolonna fissa u miżuri ta' tnaqqis-vibrazzjoni fl-issettjar tal-ħanut tax-xogħol maħmuġ.
Ipproċessar ta' -Parti Strutturali fuq Skala Kbira:Ipproċessar ta 'frejms ta' l-azzar enormi ta 'l-industrija tqila, strutturi ta' pont u komponenti fonduti. Għandu firxa kbira ta' pproċessar u kapaċità ta' tagħbija-għoli ħafna; Huwa mistenni li jkun kapaċi jimmaniġġja strutturi kbar.
Manifattura ta'-Moffa ta' Qawwa Għolja:Huwa adattat għall-ipproċessar ta 'blanks tal-moffa kbar, ta'-saħħa u bażijiet tal-moffa; eżempji jinkludu stampi kbar-moffa u die-ikkastjar-Moffa għal makkinarju tqil. Abbiltà qawwija ta 'qtugħ tqil-u preċiżjoni għolja jiggarantixxu l-kwalità tal-ipproċessar tal-kavitajiet tal-moffa biex itejbu l-ħajja tas-servizz tagħhom.
FAQ
Q: X'inhuma l-ispeċifikazzjonijiet ewlenin tal-Heavy Duty Gantry Machining Center GMC4220?
A: Id-dimensjoni tal-mejda tax-xogħol hija 1800 x 2400mm u għandha kapaċità ta 'tagħbija ta' 9 tunnellati. L-ivvjaġġar tal-assi X/Y/Z huwa ta '4200 × 2000 × 1000mm, wisa' tal-gantry 2000mm, għoli li jgħaddi 1300mm. Firxa tal-veloċità tal-magħżel: 40-6000r/min; Eżattezza tal-pożizzjonament ± 0.008mm / 500mm; Irrepeti l-eżattezza tal-pożizzjonament ± 0.005mm. Il-qawwa tal-mutur tal-magħżel hija 22kw, mhux obbligatorja għal 30; Kapaċità tal-magażin tal-għodda: 24 stazzjon (magażin tal-għodda tat-tip katina fakultattiva).
Q: X'inhu l-vantaġġ tal-istruttura tal-kolonna fissa-raġġ li jiċċaqlaq-?
A: Sistema statika ta'-raġġ-jiċċaqlaq-kolonni tuża l-ispazju tal-fabbrika b'mod effiċjenti, tista' timmaniġġja bla xkiel tagħbijiet estremament tqal bħal biċċiet kbar jew blokki tal-metall (eż., azzar), u tevita interferenza tal-komponenti. Meta mqabbel mal-metodu ta 'struttura fissa fil-piż-preċiżjoni tat-tqattigħ tal-qtugħ meta tiċċaqlaq hija ogħla.
Q: Liema materjali jista 'jipproċessa, u x'inhi l-prestazzjoni tqila ta' qtugħ-tagħha?
A: Jipproċessa l-aktar Materjali tal-metall ta'-qawwa għolja bħal azzar illigat, Azzar tal-moffa, ligi tat-titanju u azzar b'-karbonju baxx. Mgħammar b'unità tal-qawwa tas-sewqan idrawliku ta' gear-22 kW u proporzjon ta' tnaqqis ta' 4:1; Għandu prestazzjoni tajba tat-tqattigħ għal pjanċi u tubi tal-azzar ta' qawwa medja sa għolja-.
Q: X'inhuma s-servizzi ta' wara-bejgħ, u x'inhu l-perjodu ta' garanzija?
A: L-istima tal-perjodu operattiv taqbeż dik ta 'dawn il-prodotti manifatturati minn ditti oħra b'sena. Noffru appoġġ tekniku onlajn 24 --sewwa,-tiswijiet fuq il-post, ħażna ta’ spare parts uffiċjali, klassijiet ta’ taħriġ għall-operaturi b’xejn, u vidjows ta’ spezzjoni ta’ qabel-konsenja. Provvista immedjata ta' spare parts; malli tasal fis-sit, għin biex tinstalla u taġġusta t-tagħmir kollu (servizz imħallas).
Q: X'inhu d-daqs u l-piż ġenerali tal-magna, u x'inhuma r-rekwiżiti tal-enerġija?
A: Madwar 9750 x 4740x4100 mm fid-daqs u l-piż attwali tiegħu huwa ta 'madwar 35 tunnellata. Ir-rekwiżit tal-enerġija huwa 380V/50Hz, u r-rekwiżit tal-pressjoni tal-arja huwa 6Kgf/c, adattat għall-installazzjoni tal-ħanut tax-xogħol fuq skala kbira-u operazzjoni fit-tul-heavy duty kontinwu-.
