Shandong TaoFong CNC Machine Tool Co., Ltd huwa wieħed mill-manifatturi u fornituri ewlenin ta 'ċentru tal-magni tal-gantry ta' 5 assi fiċ-Ċina, jappoġġja wkoll servizz personalizzat. Merħba li jixtru kwalità għolja 5 assi gantry makkinar ċentru għall-bejgħ hawn mill-fabbrika tagħna. Servizz tajjeb u prezz raġonevoli huma disponibbli.

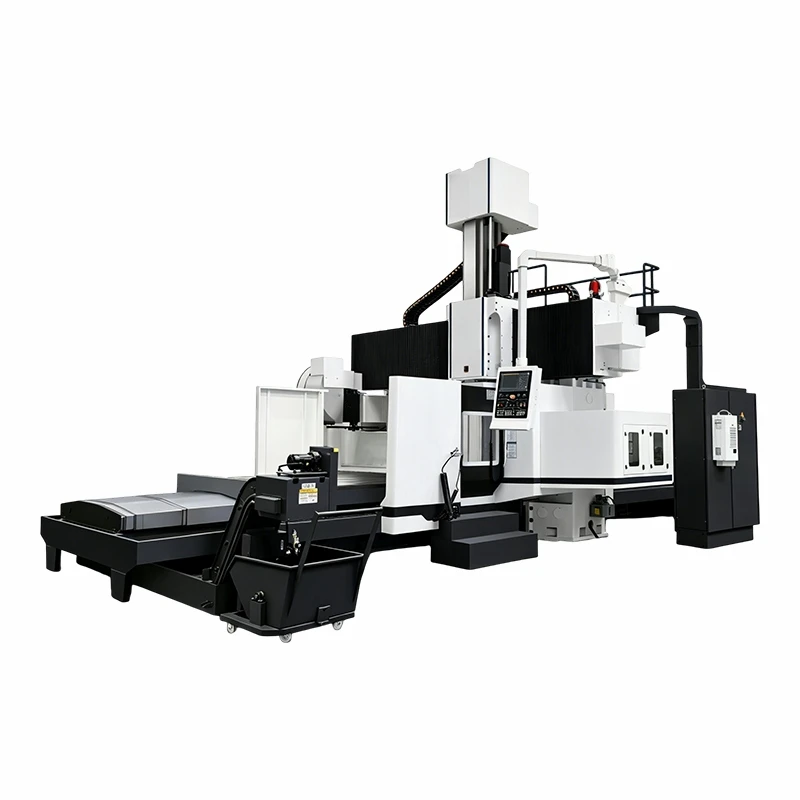

5 Axis Gantry Machining Center GMU4027 li huwa kapaċi ħafna li jimmaniġġja ħidmiet preċiżi ta 'pproċessar b'forom kumplessi jew volumi kbar. Mhuwiex bħala mudell tri-dimensjonali jew standard-gantry li jeżisti fl-istorja; Għandu żewġ doppju-swivel-ras tat-tħin angolari u struttura ta 'gantry tat-tip pont li ssolvi problemi kritiċi dwar l-ipproċessar ta' preċiżjoni ta 'spazju kumpless-wiċċ, żball ripetut tal-ikklampjar u proċessar ta'-effiċjenza baxxa ta '-parti preċiża ta' daqs kbir permezz ta 'sistema intelliġenti ta' bilanċ tat-temperatura. Jipproċessa ħafna materjali tal-metall, bħal azzar ordinarju b'-karbonju baxx, azzar illigat, ligi tal-aluminju, azzar moffa, ligi tat-titanju u l-komposti tagħhom; jissodisfa rekwiżiti preċiżi ta' pproċessar għal dawn l-applikazzjonijiet aerospazjali, manifattura ta' vetturi ġodda tal-enerġija-, trasport ferrovjarju b'veloċità għolja- u off-
Vantaġġi tal-Prodott
Għoli-Preċiżjoni 5-Axis Linkage & Kapaċità Integrata tal-Ipproċessar
GMC2720 juża AC doppju-swing angolu tat-tħin tar-ras preċiża, inkluż A-assi + -95 grad u C-assi 360 grad verżjoni kontinwament rotabbli li kisbet l-ogħla preċiżjoni ta '±0.0015 grad fir-ripetibbiltà[1][5]. Id-Disinn jista 'jwettaq l-operazzjoni ta' ħames naħat ladarba jitlesta l-ikklampjar; proċessar kumpless tal-biċċa tax-xogħol trid-dimensjonali jista' jiġi Realize; Il-ħin mhux ta'-ipproċessar jammonta għal madwar 50% inqas minn dak ta' magna Tliet-assi jew erba-assi. L-irjus tat-tħin jużaw muturi tat-torque għal sewqan dirett u għandhom cross-roller bearings; Huma stabbli ħafna fir-rotazzjoni, kapaċi jifilħu tagħbijiet għoljin b'mod effiċjenti biex jiżguraw karatteristiċi dinamiċi tajbin mingħajr ma jwasslu għal difetti fil-wiċċ minħabba kwistjoni ta' stat tal-vertiċi ta' veloċità żero{-lineari-meta tuża teknoloġija ta' stil-antik.
Tip Gantry Structure & Super Heavy-Kapaċità tat-Tagħbija
Dan id-disinn juża tqassim tal-gantry li huwa aktar favorevoli għall-piż ħafif-u l-kumpattezza; barra minn hekk, hemm veloċità ta' rispons aktar dinamika-servo-. Ġie pprovdut spazju tax-xogħol kbir ta '2300x4000 mm, li jista' iġorr sa 12-il tunnellata; Id-distanza tal-ivvjaġġar tat-tliet assi koordinati hija 4000 * 2700 * 1000 mm, u d-daqs tal-gantry huwa 2700mm x 1200mm. Il-partijiet ewlenin ta’ dan il-proġett jinkludu t-travi, il-frejms tal-pontijiet u s-sodod, kollha magħmulin minn prodotti tar-reżina ta’ kwalità għolja; L-użu ta 'ħadid fondut griż HT300 kwalifikat bħala materja prima għall-manifattura jista' jipprovdi proprjetajiet ta 'proċessar aħjar.
Bilanċ Termali Intelliġenti & Qtugħ Tqil Qawwija-
A 30 kw torque għoli elettriku magħżel (b'għażla a 54kw) hija mgħammra; Il-veloċità massima taż-żarżur tista 'tilħaq sa 10000 rpm u tħaddim kontinwu b'veloċità baxxa- għal perjodi twal. Iż-żarżur jitkessaħ billi jiġi sfurzat iċ-ċirkolazzjoni, juża Metodu ta 'Lubrikazzjoni tal-gass taż-żejt- biex iżomm temperaturi aktar baxxi għal affidabilità tal-Operazzjoni stabbli. F'dan id-disinn ġew adottati struttura-termali-tal-ilqugħ tat-tip ta' kolonna u sistema ta' kontroll tat-temperatura-erja tal-linji gwida-erja biex jitnaqqsu d-devjazzjonijiet ġeometriċi li jirriżultaw minn varjazzjonijiet fit-temperatura jew xedd fuq komponenti tal-makkinarju permezz ta' teknoloġiji tal-kejl tal--on-laser u -korrezzjoni tal-iżbalji tal-ispazju{{14}. Ġeneralment tiġi pprovduta b'magażin tal-għodda tat-tip driegħ ta' 24 stazzjon-(32 stazzjon mhux obbligatorju), u l-veloċità tal--bidla tal-għodda tilħaq malajr daqs żewġ-punt-tmien sekondi għal kull biċċa.
Operazzjoni Intelliġenti u Kompatibilità Versatili
Ġie mgħammar b'-sistema CNC ta' prestazzjoni għolja (fakultattivament Fanuc-31B-Siemens-Micro Eight), li tappoġġja operazzjonijiet ta' assi multipli, it-teknoloġija RTCP hija wkoll disponibbli għall-użu flimkien, flimkien ma' funzjonalità ta' kontroll DNC-ħin reali waqt editjar offline tal-programm. Hemm Disinn modulari għall-magna, b'għażliet disponibbli inklużi Għodda awtomatika -Sistema ta 'Setting, Sistema ta' Tneħħija tat-Trab ta 'qawwa għolja-; U Tagħbija Awtomatika tar-Robot-u-Sistemi ta' Ħatt Biex jissodisfaw Rekwiżiti ta' Ipproċessar Differenti . Kisbet ċertifikazzjonijiet CE, ROHS u ISO9001, OPC UA hija Interface standard miftuħ għal interoperabbiltà faċli bejn is-Sistema ta 'ġestjoni intelliġenti tal-Workshop u s-sistema Factory MES.
Parametri tekniċi ewlenin tal-prodott
|
SPEĊIFIKAZZJONIJIET |
Unitajiet |
GMU4027 |
|
Ivjaġġar tal-assi X- |
mm |
4000 |
|
Ivvjaġġar tal-assi Y |
mm |
2700 |
|
Ivvjaġġar tal-assi Z- |
mm |
1000 |
|
Distanza mill-imnieħer tal-magħżel sal-wiċċ tal-mejda |
mm |
250-1250 |
|
Distanza bejn żewġ kolonni |
mm |
2700 |
|
Daqs tal-mejda tax-xogħol |
mm |
2300*4000 |
|
Max.load ta 'worktable |
kg |
12000 |
|
T-slot (wisa-Nru-Distanza) |
mm |
11-28*200 |
|
Taper tal-magħżel |
-- |
HSK-A63 ( Opt. HSK-A100 ) |
|
Max.Spindle veloċità |
rpm |
18000 ( Opt.10000 ) |
|
Qawwa tal-mutur prinċipali |
kW |
30 ( Opt.54 ) |
|
Torque tal-magħżel |
N.m |
72/85 ( Opt.200/240 ) |
|
Max.Swing/veloċità ta 'rotazzjoni |
rpm |
A=60 C=60 |
|
Max.Swing/torque ta 'rotazzjoni |
N.m |
A=1060 C=1350 |
|
Forza li żżomm |
N.m |
A=4000 C=4000 |
|
Angolu tat-tbandil/rotazzjoni |
grad |
A=±110 C=±360 |
|
Veloċità tal-għalf rapida (X/Y/Z) |
mm/min |
12000/12000/10000 |
|
Veloċità tal-għalf tal-qtugħ (X/Y/Z |
mm/min |
1-8000/1-8000/1-8000 |
|
Preċiżjoni tal-pożizzjoni (XY/Z) |
mm |
0.015 |
|
Irrepeti l-eżattezza tal-pożizzjonament (XY/Z) |
mm |
0.01 |
|
Kapaċità totali tal-enerġija |
kVA |
110 |
|
Piż tal-magna |
kg |
44000 |
|
Dimensjonijiet ġenerali (L * W * H) |
mm |
12840*7370*6770 |
Dettalji Standard tal-Magni
KOSTRUZZJONI TAL-MAGNA
Qawwa għolja ta 'kwalità għoljaHT300ħadid fondut
SISTEMA TA' KONTROLL
Standard: syntec sistema ta 'kontroll
MARUR TA ' PREĊIŻJONI TAJWAN
1. Magħżel tat-Tajwan
2. Għadda test tal-klassifikazzjoni ISO tal-bilanċ dinamiku
MAGAZINE GĦODDA TAJWAN
1.TajwanOKADA driegħ 24 magazin għodda .
2. għodda bidla ħin biss 2-3 sekondi.
1 kamin taċ-ċomb tad-ditta famuża,
2. ċomb kamin li jkollhom bl-użu ta ' SKF jew NACHI li jkollhom,
3. igganċjar YC direttament konnessi
FERROVIJI LINEARI TA ' PREĊIŻJONI TAJWAN
1. Tajwan b'veloċità għolja romblu gwida lineari tal-ferrovija, l-eżattezza tal-pożizzjoni tista 'tilħaq klassi μm
SISTEMA TA’ LUBRIKAZZJONI
HERGApparat awtomatiku ta' lubrikazzjoni ċentralizzat.
PKOMPONENTI NEWMATIĊI
Standard maAirTACKomponenti pnewmatiċi
1. mal-komponenti elettriċi tas-sigurtà Schneider
2. Ipplaggja malajr bħala standard
Kull magna għaddiet mill-ittestjar tal-interferometru tal-laser Renishaw u l-ittestjar tal-ballbar
Xenarji ta' Applikazzjoni
Ipproċessar ta' Komponenti Aerospazjali:Huwa komunement użat biex jipproċessa travi tal-ġwienaħ tal-inġenji tal-ajru, frejms tal-fuselage, kisi tal-magni u xfafar tat-turbini magħmulin minn ligi tat-titanju u ligi ta'-temperatura għolja b'uċuħ mgħawġa spazjali kumplessi . GMC2720 għandu kombinazzjoni ta' ħames-assi li tipprovdi preċiżjoni tal-pożizzjonament preċiża biex tiżgura l-kwalità tal-partijiet Aerospazjali; għalhekk huwa tajjeb għal din l-applikazzjoni.
Manifattura ta' Tagħmir tal-Enerġija Ġdid:Applikata biex tipproċessa partijiet ġodda ta'-die casting integrati ta' vetturi tal-enerġija-, inklużi trejs tal-batteriji u frejms tal-karrozzerija; Adattat ukoll għal tagħmir tal-enerġija mir-riħ, bħal ċentri tal-enerġija-riħ-u Gearboxes. Kapaċità ta' ġarr ta' tagħbija-għoli u kapaċità ta' proċessar ta' ħames-assi li jistgħu jintegraw diversi komponenti biex itejbu l-produttività u l-kwalità tal-prodotti.
Manifattura tal--Moffa Għoli:Adattat għall-ipproċessar ta 'moffa kbira u ta'-preċiżjoni għolja, inkluż moffa ta 'kopertura tal-karozzi, moffa kbira ta' injezzjoni u moffa ta 'preċiżjoni-die casting. Jintuża mekkaniżmu ta' konnessjoni ta' ħames-joint bil-għan li jitwettqu operazzjonijiet ta' moffa angoli multipli-kavitajiet simultanjament u aspetti oħra, kif ukoll li tissimplifika l-awtomazzjoni ta'-spejjeż baxxi bl-użu ta' dawn it-teknoloġiji.
Inġinerija tal-Baħar u Trasport Ferrovjarju:Użati għall-ipproċessar ta' aċċessorji ta' magni tal-baħar, strutturi tal-buq tal-vapur, Bogies Ferrovjarji ta'-veloċità għolja u parentesi tal-binarji. Tip ta 'pont Struttura u stabbiltà tajba biex tittratta b'mod sikur partijiet tqal u kbar; Huwa wkoll adattat għal Workshop tat-Trab b'Umdità Ogħla.
Ipproċessar personalizzat ta'-preċiżjoni għolja:Adattat għall-ipproċessar ta' partijiet kumplessi għal skopijiet speċjali ta'-lottijiet żgħar u-multi-varjetajiet differenti, inklużi impjanti ta' tagħmir mediku, komponenti ta' makkinarju ta' preċiżjoni, u aċċessorji tal-enerġija nukleari. Ħames -flessibilità ta ' assi, preċiżjoni għolja jistgħu jipproċessaw forom ikkumplikati ta ' diversi partijiet; Jista' jnaqqas l-ispejjeż għall-produzzjoni-massa u t-titjib tal-kwalità tal-prodott.
FAQ
Q: X'inhuma l-ispeċifikazzjonijiet ewlenin taċ-Ċentru tal-Maċinazzjoni tal-Gantry ta '5 Assi GMU4027?
A: Id-dimensjoni tax-xogħol-biċċa hija 2300 * 4000mm u l-piż tat-tagħbija jista 'jilħaq aktar minn 12-il tunnellata. L-ivvjaġġar tal-assi X/Y/Z huwa ta '4000 × 2700 × 1000mm, wisa' tal-gantry 2700mm, għoli li jgħaddi 1250mm. Il-veloċitajiet tal-magħżel huma fil-medda ta '40-18000 rpm; Żball fil-pożizzjonament<±0.006 mm/500mm; AC-axis return-to-zero deviation ≤±0.0015 degrees.
Q: X'inhu l-vantaġġ tal-istruttura tal-gantry tat-tip-pont meta mqabbla mal-istruttura tal-kolonna doppja-tradizzjonali?
A: Bridge-struttura ta 'gantry tat-tip Iħaffef il-komponenti tal-moviment maġġuri; teħtieġ qawwa tas-sewqan relattivament żgħira u turi prestazzjoni servo dinamika rapida. Barra minn hekk, huwa relattivament żgħir fid-daqs ġenerali, għandu użu tajjeb tal-ispazju; F'termini ta 'titjib tal-ebusija u l-eżattezza tal-għodda tal-magni u l-faċilità ta' installazzjoni u trasport.
Q: Liema materjali jista 'jipproċessa, u kif tiżgura l-preċiżjoni tar-rabta ta' 5 assi?
A: Jipproċessa primarjament materjali tal-metall, inkluż azzar tal-karbonju, azzar illigat, ligi tat-titanju, metalli tal-moffa, eċċ., U jista 'jimmaniġġja xi Materjali komposti ta' saħħa għolja-. Bl-użu ta 'mutur tat-torque misjuq direttament mir-ras tat-tħin mgħammra b'Pożizzjonatur tal-lejżer inline u funzjonijiet ta' korrezzjoni ta 'żbalji; Il-kejl regolari tal-lakuni tal-malji fuq partijiet multipli jiżgura preċiżjoni għolja ta 'konnessjoni ta' ħames-assi.
Q: X'inhuma s-servizzi ta' wara-bejgħ, u x'inhu l-perjodu ta' garanzija?
A: Il-perjodu ta 'garanzija standard huwa ta' sentejn; il-magħżel, AC Swing-Angle Milling Head u s-sistema CNC ta 'din il-magna jgawdu minn garanzija ta' tliet-snin. Offerta 24-siegħa appoġġ tekniku onlajn u tiswijiet kompluti fuq il-post fi żmien 48 siegħa; jipprovdu partijiet ta 'sostituzzjoni ġenwini; Servizzi ta' taħriġ ta' operaturi b'xejn; twettaq spezzjonijiet ta' qabel-installazzjoni għall-vidjows. Ibgħat il-partijiet fi żmien 72 siegħa u tipprovdi servizz ta 'installazzjoni fuq il-post fil-pront (servizz imħallas).
Q: X'inhu d-daqs u l-piż ġenerali tal-magna, u x'inhuma r-rekwiżiti tal-enerġija?
A: Madwar 12840x7370x6770 mm fid-daqs u għandu piż gross qrib 44 tunnellata. Ir-rekwiżit tal-enerġija huwa 380V/50Hz, u r-rekwiżit tal-pressjoni tal-arja huwa 6Kgf/c, adattat għall-installazzjoni ta 'workshop fuq skala kbira -u tħaddim kontinwu fit-tul-.
